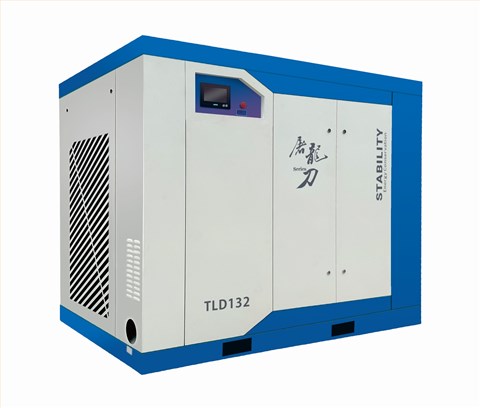

產品參數 / PARAMETER
|
名稱/型號 |
單位 |
TLD45 |
TLD55 |
TLD75 |
TLD90 |
TLD110 |
TLD132 |
|
排氣量 |
m³/min |
3.64-9.1 |
4.8-12.0 |
6.32-15.8 |
7.72-19.3 |
9.28-23.2 |
11.12-27.8 |
|
排氣壓力 |
MPa |
0.6-1.3 |
|||||
|
環境溫度 |
℃ |
-5-40 |
|||||
|
冷卻方式 |
/ |
風冷 |
|||||
|
供氣溫度 |
℃ |
＜環境溫度+15℃ |
|||||
|
驅動方式 |
|
永磁同步 |
|||||
|
電源 |
V/PH/Hz |
380/3/50 |
|||||
|
功率 |
kW |
45 |
55 |
75 |
90 |
110 |
132 |
|
啟動方式 |
|
變頻啟動 |
|||||
|
外形尺寸 |
長 |
1700 |
1850 |
2200 |
|||
|
寬 |
1150 |
1350 |
1560 |
||||
|
高 |
1500 |
1720 |
1920 |
||||
|
重量 |
Kg |
1130 |
1160 |
1550 |
1590 |
2090 |
2160 |
|
出口管徑 |
lnch |
G2'' |
G2-1/2'' |
G3'' |
|||

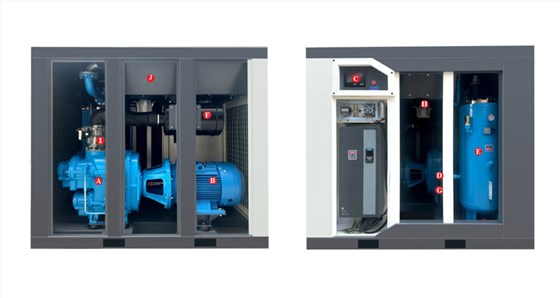

產品特點 / character
-
A

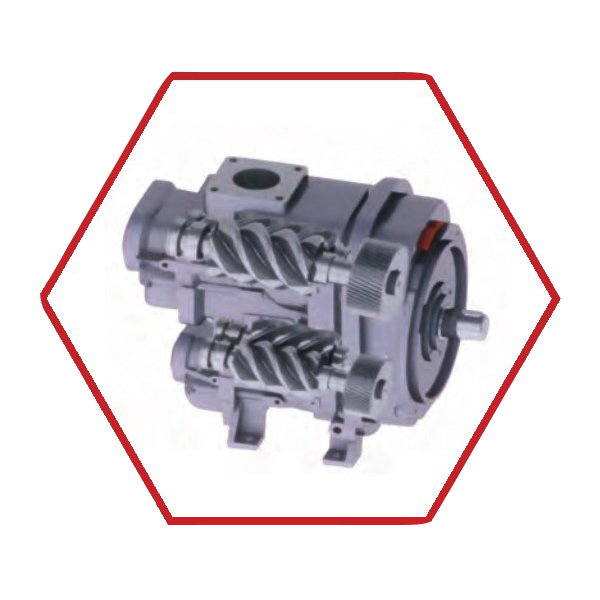

兩級壓縮主機Two-STAGE INTEGRATED Main Machine
-
ECOAIR兩級壓縮螺桿主機，是將一級壓縮轉子和二級壓縮轉子組合在一個機殼里面，通過斜齒輪直接傳動。自然空氣經過空氣過濾器進氣閥進氣第一級轉子，在壓縮腔與少量潤滑油混合，一級壓縮轉子將混合氣體壓縮到級間壓力。壓縮后的氣體進入冷卻通道，級間位置設計有噴油管道，一級壓縮后的高溫氣體與低溫的油霧充分接觸，從而降低了溫度。降溫后的壓縮氣體進入第二級轉子進行二次壓縮，被壓縮到最終排氣壓力。雙級壓縮主機采用大直徑螺桿，最高輸入轉速僅為1500rpm，氣量足，噪音低。合理的壓縮比分配，降低內泄漏，降低軸負荷，延長主機壽命，級間噴油冷卻使壓縮過程更接近等溫壓縮，效率高。
-
-
B

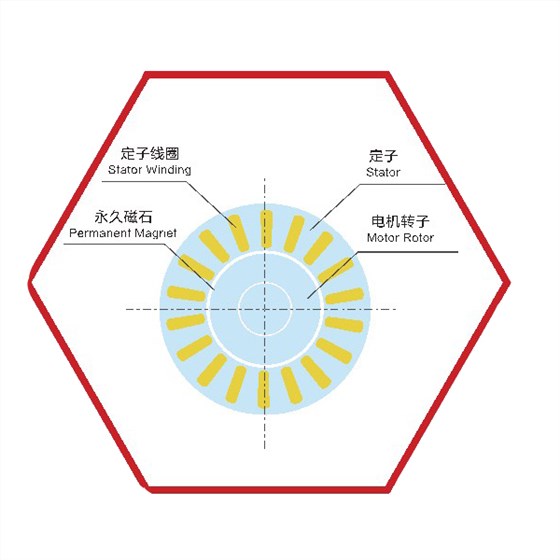

高效節能的永磁電機PM electric motor
-
壓縮機專用的永磁同步電動機，防護等級IP55，絕緣等級F級，功率≤90KW永磁同步電機能效等級達到國家標準GB 30253-2013《永磁同步電動機能效限定值及能效等級》的一級能效，功率＞ 90KW永磁同步電機能效等級達到國家標準GB18613-2020《電動機能效限定值及能效等級》相對應轉數的一級能效。
-
-
C

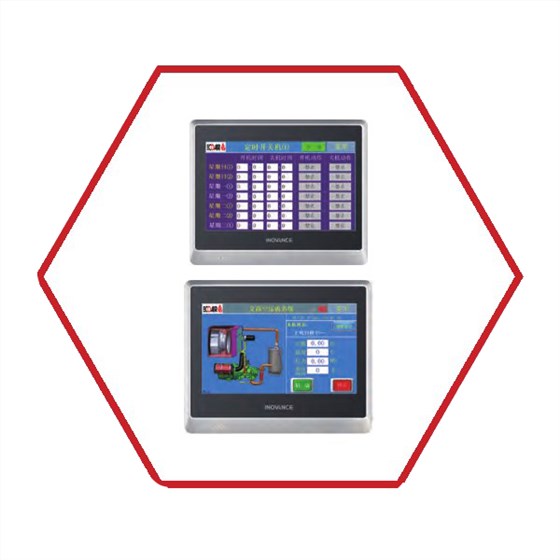

彩色觸摸屏Color Touch Screen
-
1.艾高微電腦控制驅動系統實現智能控制、恒壓供氣。2.電流涌動的消除以及部件使用壽命的延長,這樣增加了系統的可靠性。3.智能動態控制，動態顯視壓縮機各個部件的工作狀況，實時直觀的壓力、溫度、電流工作曲線。4.大內存512Mb Flash ROM+256Mb DDR3，可貯存歷史故障紀錄。5.配有通訊接口，可隨時輸出機器運行狀態，標配ModbusRTU- Rs485，以太網、DisplayPort等。
-
-
D

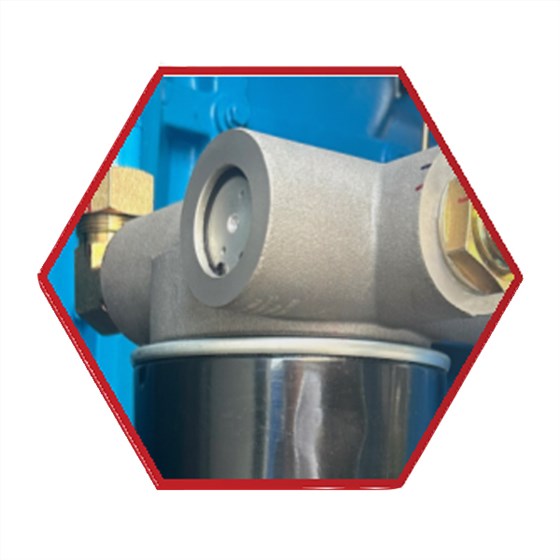

溫控油濾座Temperature Controlled Oil Filter Seat
-
組合式溫控油濾座，保證潤滑油高效過濾，控制機組運行的溫度高于壓縮空氣露點溫度，避免壓縮空氣析出導致潤滑油乳化，保證初次開機時縮短潤滑油路快速為主機提供可靠潤滑。
-
-
E

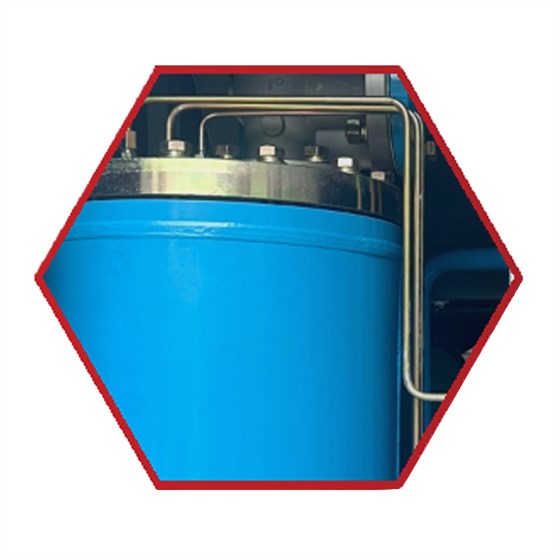

油氣分離系統Oil And Gas Separator
-
優化各處流速設計的油氣分離器，壓力損失小。品質優越的油氣分離元件和氣、液過濾元件，形成三重油氣分離，含油量控制在標準范圍內，保證壓縮空氣的高質量。
-
-
F
空氣過濾器Air Filter
-
采用具有較高的容塵能高和較低的流動阻力設計，可濾除空氣中的微小顆粒，除塵效果佳，確保系統的各個零部件的功能正常運行和經濟的使用壽命;
-
-
G
油過濾器Oil Filter
-
艾高定制旋裝式高效油過濾器，過濾精度比常規濾芯高，能有效延長主機使用壽命。
-
-
H
軸流風機Axial flow fan
-
大直徑低轉速軸流風機，優化的導風罩設計，能夠有效保證風扇葉片距離冷卻器換熱芯的垂直距離，能夠促使冷卻風均勻的流過冷卻器翅片表面，提升換熱效率、降低風機的運轉噪音。
-
